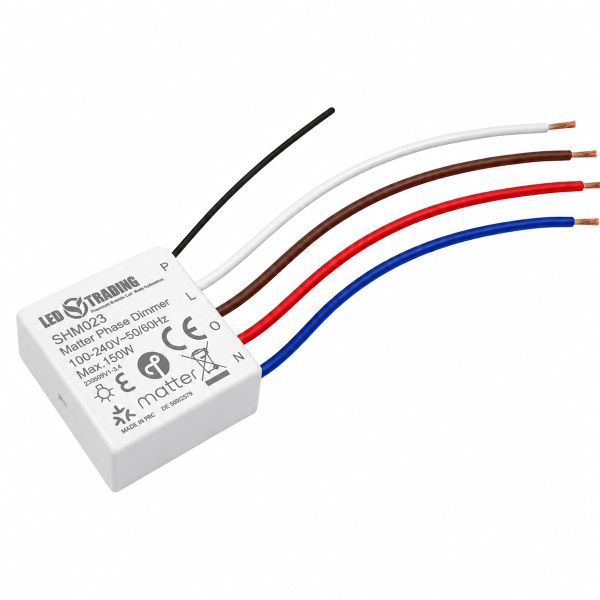

Matter over Thread Micro Smart Dimmer 150W SHM023
Der kompakte Micro Smart Dimmer erweitert dimmbare Leuchten um eine moderne Matter-over-Thread-Steuerung. Er wird in einer geeigneten Wandschalter- oder Unterputzdose installiert und ermöglicht das Ein- und Ausschalten, stufenlose Dimmen sowie die Einbindung in kompatible Smart-Home-Systeme.
SHM023 · Matter over Thread · 1-Kanal-Phasenabschnittdimmer
Matter over Thread Bis 150W bei 230V Mit oder ohne Neutralleiter Leistungs- und Energiemessung
01 · MATTER
Herstellerübergreifend steuerbar
Die Matter-over-Thread-Anbindung ermöglicht die Integration in kompatible Plattformen wie Apple Home, Google Home und Amazon Alexa.
02 · DIMMEN
Komfortable Lichtregelung
Ein- und Ausschalten, Helligkeitsregelung, Sanftanlauf sowie einstellbarer Mindestdimmpegel und eine definierbare Starthelligkeit sorgen für eine flexible Beleuchtungssteuerung.
03 · ANSCHLUSS
Flexible Elektroinstallation
Der Dimmer kann als Dreidrahtinstallation mit Neutralleiter oder als Zweidrahtinstallation ohne Neutralleiter betrieben werden.
04 · KOMPAKT
Für enge Unterputzdosen
Mit nur 29,7 × 29,5 × 14mm eignet sich das Modul für kompakte Installationen hinter geeigneten Schaltern oder Tastern.
Smarte Dimmsteuerung für bestehende Beleuchtungen
Der Matter over Thread Micro Smart Dimmer verbindet eine klassische kabelgebundene Lichtinstallation mit einem modernen Smart-Home-System. Angeschlossene dimmbare Leuchtmittel lassen sich weiterhin über einen geeigneten Wandschalter bedienen und zusätzlich per App, Sprache, Szene oder Automation steuern.
- 1-Kanal-Ausgang für dimmbare Beleuchtung
- Phasenabschnittdimmung für kompatible Leuchtmittel und Treiber
- Maximale Last von 150W bei 230V AC beziehungsweise 75W bei 110V AC
- Unterstützung ohmscher, kapazitiver und induktiver Lasten
- Geeignet für dimmbare LED-Lampen und dimmbare LED-Treiber
- Geeignet für Glühlampen und Hochvolt-Halogenlampen
- Geeignet für Niedervolt-Halogenbeleuchtung mit elektronischen Transformatoren
- Integrierte Wirkleistungs- und Energiemessung
- Intelligente Erkennung angeschlossener Lichtquellen
- Überlast- und Überhitzungsschutz
Typische Einsatzbereiche
Wohnraumbeleuchtung Deckenleuchten, Pendelleuchten und dimmbare Wandleuchten komfortabel per Schalter, App oder Sprache steuern.
Schlafzimmer Gedimmte Abendbeleuchtung, sanftes Einschalten und automatisierte Lichtszenen realisieren.
Flur und Treppenbereich Bestehende Schalterinstallationen mit smarter Steuerung, Zeitplänen und Automationen ergänzen.
Renovierung und Nachrüstung Dimmbare Bestandsbeleuchtung platzsparend in ein Matter-kompatibles Smart Home integrieren.
Matter-over-Thread-Steuerung
Der Dimmer kommuniziert über Thread mit einem kompatiblen Matter-System. Dadurch kann er herstellerübergreifend in unterstützte Smart-Home-Plattformen eingebunden und über die jeweilige App, Sprachsteuerung, Szenen oder Automationen bedient werden.
Für die Inbetriebnahme und dauerhafte Thread-Kommunikation wird ein geeigneter Matter-Controller beziehungsweise Thread-Border-Router benötigt. Unterstützte Funktionen können je nach Plattform, App und eingesetztem Border-Router variieren.
Matter · Thread · App · Sprache · Automation
Technische Daten – Matter Micro Smart Dimmer SHM023
Elektrische Daten, Abmessungen und Kompatibilitätsmerkmale für die Planung und Installation.
| Artikelnummer |
SHM023 |
| GTIN |
4260567175900 |
| HAN / Modell |
SR-MT9041S-D |
| Produkttyp |
Micro Smart Dimmer / Unterputz-Phasendimmer |
| Funkstandard |
Matter over Thread |
| Dimmverfahren |
Phasenabschnittdimmung |
| Ausgänge |
1 Kanal |
| Eingangsspannung |
100–240V AC |
| Ausgangsspannung |
100–240V AC |
| Ausgangsstrom |
0,1–0,65A |
| Maximale Last bei 230V |
150W |
| Maximale Last bei 110V |
75W |
| Maximale Anzahl paralleler Lasten |
6 |
| Mindestlast ohne Neutralleiter |
20W bei 240V AC |
| Frequenzband |
2405–2480MHz |
| Sendeleistung |
Maximal 10dBm |
| Kompatible Lastarten |
Ohmsche, kapazitive und induktive Lasten |
| Kompatible Leuchtmittel |
Dimmbare LED-Lampen, dimmbare LED-Treiber, Glühlampen, Hochvolt-Halogenlampen und Niedervolt-Halogenbeleuchtung mit elektronischen Transformatoren |
| Schalterkompatibilität |
Taster, Kippschalter, Wechselschalter und weitere geeignete Schaltertypen |
| Messfunktionen |
Wirkleistungs- und Energiemessung |
| Weitere Funktionen |
Sanftanlauf, Lichtquellenerkennung, Mindestdimmpegel und Starthelligkeit |
| Schutzfunktionen |
Überlastschutz und Überhitzungsschutz |
| Anschlussart |
Zweidraht ohne Neutralleiter oder Dreidraht mit Neutralleiter |
| Abmessungen |
29,7 × 29,5 × 14mm |
| Lieferumfang |
Unterputzdimmer |
Hinweis: Bei einer Installation ohne Neutralleiter benötigt der Dimmer bei 240V AC eine angeschlossene Mindestlast von 20W. Bei geringerer Leistungsaufnahme ist ein geeigneter Bypass erforderlich. Der Bypass ist eine separate Erweiterungseinheit.
Installationshinweise
- Installation und Anschluss dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
- Vor sämtlichen Anschluss- und Installationsarbeiten die Spannungsversorgung vollständig abschalten und gegen Wiedereinschalten sichern.
- Das Gerät nicht unter Spannung installieren oder verdrahten.
- Den Dimmer nicht Feuchtigkeit oder Nässe aussetzen.
- Vor der Installation die Dimmbarkeit und Lastart der angeschlossenen Beleuchtung prüfen.
- Die maximale Anschlussleistung und die zulässige Anzahl paralleler Verbraucher beachten.
- Bei LED-Treibern ergibt sich die maximal zulässige Anzahl aus der Gesamtleistung von 150W geteilt durch die Nennleistung des jeweiligen Treibers.
- Bei Betrieb ohne Neutralleiter die erforderliche Mindestlast beachten und bei Bedarf einen kompatiblen Bypass einsetzen.
- Das Modul nur in geeigneten Schalter- oder Unterputzdosen mit ausreichendem Platz und entsprechend den geltenden Vorschriften installieren.
- Für die Matter-over-Thread-Einbindung einen kompatiblen Thread-Border-Router verwenden.
Häufig gestellte Fragen zum Matter Micro Smart Dimmer
Kann der Dimmer ohne Neutralleiter verwendet werden?
Ja. Der Dimmer unterstützt eine Zweidrahtinstallation ohne Neutralleiter und eine Dreidrahtinstallation mit Neutralleiter. Ohne Neutralleiter ist bei 240V AC eine Mindestlast von 20W erforderlich. Bei einer geringeren Last wird ein geeigneter Bypass benötigt.
Welche Leuchtmittel können angeschlossen werden?
Geeignet sind dimmbare LED-Lampen, dimmbare LED-Treiber, Glühlampen, Hochvolt-Halogenlampen sowie Niedervolt-Halogenbeleuchtung mit elektronischen Transformatoren. Das angeschlossene Leuchtmittel muss für die verwendete Dimmtechnik geeignet sein.
Wie hoch ist die maximale Anschlussleistung?
Die maximale Last beträgt 150W bei 230V AC und 75W bei 110V AC. Die tatsächliche Anzahl parallel angeschlossener LED-Lampen hängt zusätzlich von deren Bauart und Leistungsfaktor ab.
Welche Smart-Home-Systeme sind kompatibel?
Der Dimmer lässt sich in kompatible Matter-Plattformen wie Apple Home, Google Home und Amazon Alexa integrieren. Für Matter over Thread wird ein geeigneter Matter-Controller beziehungsweise Thread-Border-Router benötigt.
Kann die Beleuchtung weiterhin über einen Wandschalter bedient werden?
Ja. Das Modul unterstützt verschiedene externe Schaltertypen, darunter Taster, Kippschalter und geeignete Wechselschalterinstallationen.
Misst der Dimmer den Stromverbrauch?
Der Dimmer unterstützt die Messung der Wirkleistung und des Energieverbrauchs. Darstellung und Funktionsumfang hängen von der verwendeten Matter-Plattform und App ab.
Kann ich den Dimmer selbst anschließen?
Nein. Arbeiten an der Netzspannung dürfen nur durch eine qualifizierte Elektrofachkraft unter Beachtung der geltenden Vorschriften durchgeführt werden.
