ZigBee Micro Smart Dimmer SR-ZG9041S-D für smarte Lichtsteuerung bis 150 W

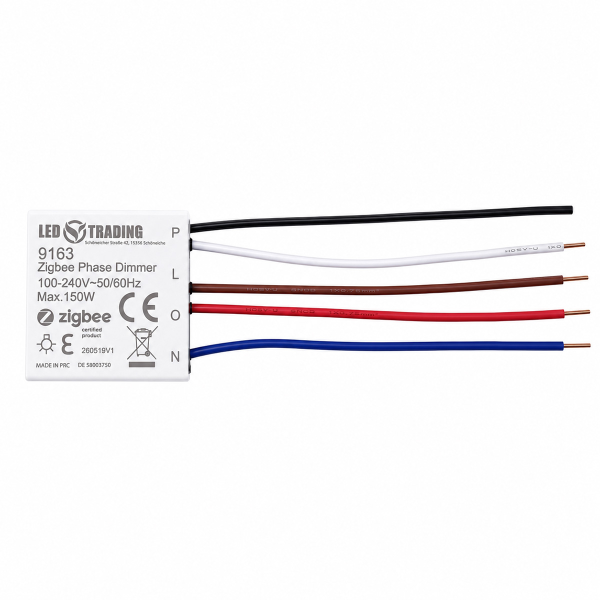

Der ZigBee Micro Smart Dimmer SR-ZG9041S-D ist ein kompakter ZigBee 3.0 Phasenabschnittdimmer zur Steuerung von Ein/Aus-Funktion und Helligkeit angeschlossener Lichtquellen. Das Modul eignet sich für dimmbare LED-Lampen, dimmbare LED-Treiber, Hochvolt-Halogenlampen, Glühlampen, Niedervolt-Halogenlampen mit elektronischen Transformatoren sowie dimmbare Kompaktleuchtstofflampen.
Durch die Baugröße von nur 29,7 x 29,5 x 14 mm kann der Dimmer in geeigneten Wandschalterdosen installiert werden. Er unterstützt den Betrieb mit Neutralleiter sowie eine 2-Draht-Installation ohne Neutralleiter. Bei Betrieb ohne Neutralleiter wird laut Anleitung bei 240 V AC eine Mindestlast von 20 W benötigt; bei geringerer Leistungsaufnahme ist ein Bypass erforderlich.
Das Gerät arbeitet mit einem Eingangsspannungsbereich von 100–240 V AC und bietet einen 1-Kanal-Ausgang bis 150 W. Es unterstützt Touchlink zur direkten Kopplung mit kompatiblen ZigBee-Fernbedienungen sowie die Einbindung in universelle ZigBee-Gateway-Produkte. Funktionen wie Wirkleistungs- und Energiemessung, intelligente Lichtquellenerkennung, Softstart, einstellbarer Mindestdimmpegel und einstellbare Starthelligkeit ermöglichen eine flexible Integration in smarte Beleuchtungssysteme.
Technische Daten – ZigBee Micro Smart Dimmer SR-ZG9041S-D
- Produkttyp: ZigBee Micro Smart Dimmer / ZigBee-Phasenabschnittdimmer
- Protokoll: ZigBee 3.0
- Frequenzband: 2405–2480 MHz
- Sendeleistung: max. 10 dBm
- Eingangsspannung: 100–240 V AC, 50/60 Hz
- Ausgangsspannung: 100–240 V AC
- Ausgang: 1 Kanal
- Maximale Anschlussleistung: 150 W bei 230 V AC, 75 W bei 110 V AC
- Ausgangsstrom: 0,1–0,65 A
- Dimmverfahren: Phasenabschnittdimmung
- Kompatible Lastarten: ohmsche, kapazitive und induktive Lasten
- Kompatible Leuchtmittel: dimmbare LED-Lampen, dimmbare LED-Treiber, Glühlampen, Hochvolt-Halogenlampen, Niedervolt-Halogenlampen mit elektronischen Transformatoren, dimmbare CFL
- Mindestleistung ohne Neutralleiter: 20 W bei 240 V AC; darunter ist ein Bypass erforderlich
- Unterstützte Installation: 2-Draht ohne Neutralleiter oder 3-Draht mit Neutralleiter
- Schaltereingang: P für externe Schalter, z. B. Taster, Kippschalter oder Wechselschalter
- Klemmenbelegung: L für Außenleiter, N für Neutralleiter, O für Dimmerausgang, P für Schalter
- Funktionen: Ein/Aus, Helligkeitsregelung, Touchlink, Wirkleistungs- und Energiemessung, Softstart, Mindestdimmpegel, Starthelligkeit
- Schutzfunktionen: Überlastschutz und Übertemperaturschutz
- Abmessungen: 29,7 x 29,5 x 14 mm
- Unterstützte ZigBee-Eingangscluster: 0x0000 Basis, 0x0003 Identifizieren, 0x0004 Gruppen, 0x0005 Szenen, 0x0006 Ein/Aus, 0x0008 Pegelsteuerung, 0x0b04 Elektrische Messung, 0x0b05 Diagnose, 0x0702 Einfache Messung
- Unterstützter ZigBee-Ausgangscluster: 0x0019 OTA
FAQ – Häufige Fragen zum ZigBee Micro Smart Dimmer SR-ZG9041S-D
Kann der Dimmer ohne Neutralleiter installiert werden?
Ja, der Dimmer kann als 2-Draht-Installation ohne Neutralleiter oder als 3-Draht-Installation mit Neutralleiter betrieben werden. Ohne Neutralleiter ist bei 240 V AC eine Mindestlast von 20 W erforderlich. Bei geringerer Leistungsaufnahme wird ein Bypass benötigt.
Welche Leuchtmittel können mit dem SR-ZG9041S-D gedimmt werden?
Geeignet sind dimmbare LED-Lampen, dimmbare LED-Treiber, Glühlampen, Hochvolt-Halogenlampen, Niedervolt-Halogenlampen mit elektronischen Transformatoren und dimmbare Kompaktleuchtstofflampen. Die maximale Anzahl angeschlossener LED-Leuchtmittel hängt zusätzlich vom Leistungsfaktor und vom Lampendesign ab.
Welche maximale Leistung unterstützt der ZigBee-Dimmer?
Der 1-Kanal-Ausgang unterstützt bis zu 150 W bei 230 V AC und bis zu 75 W bei 110 V AC.
Kann der Dimmer direkt mit einer ZigBee-Fernbedienung gekoppelt werden?
Ja, der Dimmer unterstützt Touchlink und kann direkt mit einer kompatiblen ZigBee-Fernbedienung oder einem Touchpanel gekoppelt werden. Bei direkter Touchlink-Verbindung kann ein Gerät mit einer Fernbedienung verbunden werden. Nach Einbindung in ein ZigBee-Netzwerk sind bis zu 30 Fernbedienungen möglich.
Wer darf den ZigBee Micro Smart Dimmer installieren?
Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Vor der Installation muss die Spannungsversorgung abgeschaltet werden.
