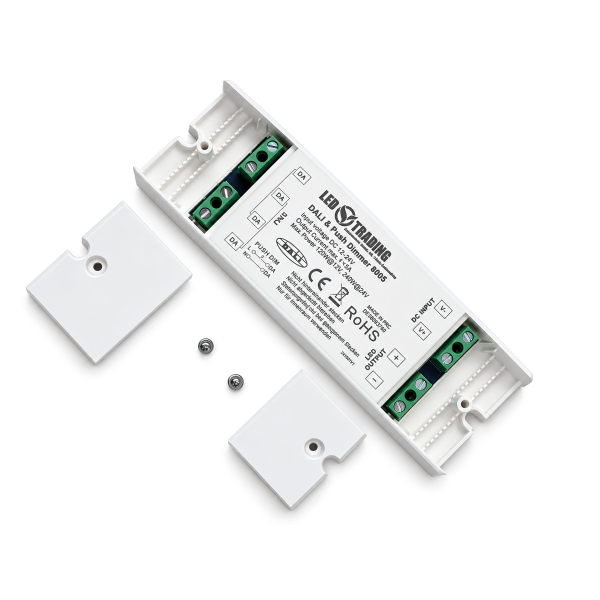

Sunricher SR-2303 DALI & Push Dimmer 1 Kanal 10A
Der Sunricher SR-2303 Push Dim ist ein kompakter 1-Kanal-Dimmer für einfarbige Constant-Voltage LED-Beleuchtung mit 12 bis 24V DC. Mit integrierter DALI-2 Schnittstelle, DALI DT6 und zusätzlicher Push-Dim-Funktion eignet er sich für professionelle DALI-Lichtsteuerungen ebenso wie für die direkte Bedienung über einen geeigneten AC-Hochvolt-Taster.
SR-2303 Push Dim · 12–24V DC · 1×10A · DALI DT6
DALI-2 / DT6 1 Kanal · 10A 120–240W Push Dim
01 · DALI DT6
DALI-2 Schnittstelle integriert
Der SR-2303 arbeitet als DALI-DT6-Gerät und stellt einen DALI-Adressplatz für seinen einkanaligen Ausgang bereit.
02 · PUSH DIM
Bedienung über AC-Taster
Alternativ zur DALI-Steuerung lässt sich die Beleuchtung über einen geeigneten AC-Hochvolt-Taster ein- und ausschalten sowie stufenlos dimmen.
03 · 1×10A
Bis zu 240W Ausgangsleistung
Der Constant-Voltage-Ausgang liefert maximal 10A und ermöglicht bis zu 120W bei 12V beziehungsweise 240W bei 24V.
04 · KOMPAKT
Nur 16 mm Bauhöhe
Mit 145 × 46,5 × 16 mm bietet der LED-Dimmer eine besonders flache Bauform für platzsparende Installationen.
DALI- und Push-Dim-Steuerung für einfarbige LED-Strips
Der Sunricher SR-2303 steuert einen einzelnen 12–24V Constant-Voltage-Kanal und ist für einfarbige LED-Strips beziehungsweise einkanalige CV-LED-Lasten ausgelegt. Je nach Installation erfolgt die Bedienung entweder über einen DALI-Master oder über die integrierte Push-Dim-Funktion.
- 1-Kanal Constant-Voltage-Dimmer für einfarbige LED-Beleuchtung
- Eingangsspannung 12–24V DC
- Maximaler Ausgangsstrom 1 × 10A
- Maximale Ausgangsleistung 120W bei 12V und 240W bei 24V
- Integrierte DALI-2 Schnittstelle als DALI DT6 Gerät
- Ein DALI-Adressplatz für den einkanaligen Ausgang
- Automatische Zuweisung der DALI-Adresse durch den DALI-Master
- Alternative Push-Dim-Steuerung über AC-Hochvolt-Taster
- Kurzer Tastendruck zum Ein- und Ausschalten
- Langer Tastendruck zum Erhöhen oder Reduzieren der Helligkeit
Typische Einsatzbereiche
Der einkanalige Dimmer eignet sich für einfarbige Constant-Voltage LED-Beleuchtungen, die über DALI oder einen klassischen Push-Taster gesteuert werden sollen.
Einfarbige LED-Strips Helligkeitssteuerung von 12V oder 24V Constant-Voltage LED-Strips über einen gemeinsamen Kanal.
DALI-Lichtanlagen Integration einfarbiger Niedervolt-LED-Beleuchtung in eine vorhandene DALI-Steuerung.
Push-Dim-Anwendungen Direktes Ein- und Ausschalten sowie Dimmen über einen geeigneten AC-Hochvolt-Taster.
Mehrstellenbedienung Die Anschlussbeispiele sehen auch mehrere AC-Push-Taster zur Bedienung eines Dimmers vor.
DALI oder Push Dim als alternative Steuerungsarten
Im DALI-Betrieb wird der SR-2303 mit einem kompatiblen DALI-Master verbunden. Der Dimmer arbeitet als DALI-DT6-Gerät mit einem DALI-Adressplatz. Die DALI-Adresse wird automatisch durch den DALI-Master zugewiesen.
Alternativ kann die Beleuchtung über Push Dim gesteuert werden. Ein kurzer Tastendruck schaltet das Licht ein oder aus. Wird der Taster gedrückt gehalten, erhöht oder reduziert sich die Helligkeit bis zum gewünschten Wert. Beim nächsten langen Tastendruck erfolgt die Einstellung in entgegengesetzter Richtung.
Die Anschlussbeispiele ermöglichen sowohl die Steuerung mehrerer Dimmer mit einem AC-Push-Taster als auch die Bedienung eines Dimmers über mehrere AC-Push-Taster.
DALI und Push Dim sind alternative Steuerungsarten und dürfen nicht gleichzeitig angeschlossen beziehungsweise verwendet werden.
DALI-2 · DT6 · 1 Adresse · Push Dim · Ein/Aus · Dimmen
Technische Daten – Sunricher SR-2303 Push Dim
Die wichtigsten Anschluss-, Leistungs- und Steuerungsdaten für die Planung einer einfarbigen Constant-Voltage LED-Installation.
| Hersteller |
Sunricher |
| Modell |
SR-2303 Push Dim |
| Produktart |
DALI & Push Dimmer |
| Eingangsspannung |
12–24V DC |
| Ausgangstyp |
Constant Voltage |
| Ausgangskanäle |
1 Kanal |
| Max. Ausgangsstrom |
1 × 10A |
| Max. Ausgangsleistung bei 12V |
120W |
| Max. Ausgangsleistung bei 24V |
240W |
| DALI-Schnittstelle |
Integrierte DALI-2 Schnittstelle |
| DALI-Gerätetyp |
DT6 |
| DALI-Adressen |
1 Adresse |
| DALI-Adressierung |
Automatische Zuweisung durch den DALI-Master |
| Zusätzliche Steuerung |
Push Dim über AC-Hochvolt-Taster |
| Push-Dim-Funktionen |
Ein/Aus und Helligkeit dimmen |
| Schutzart |
IP20 |
| Abmessungen |
145 × 46,5 × 16 mm |
| Befestigungsmaß laut Maßzeichnung |
139 mm |
| Befestigungsöffnung laut Maßzeichnung |
3,5 mm |
| Normen |
IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2 |
Hinweis: Für den Betrieb wird eine zur LED-Last passende 12–24V DC Constant-Voltage-Stromversorgung benötigt. DALI und Push Dim dürfen nicht gleichzeitig verwendet werden. Das Gerät besitzt Schutzart IP20 und muss vor Feuchtigkeit geschützt werden.
Installationshinweise
- Das Gerät nicht unter Spannung installieren oder anschließen.
- Eine passende 12V oder 24V DC Constant-Voltage-Stromversorgung verwenden.
- Nur einfarbige beziehungsweise einkanalige Constant-Voltage LED-Lasten anschließen.
- Der maximale Ausgangsstrom von 10A darf nicht überschritten werden.
- Die maximale Leistung beträgt 120W bei 12V beziehungsweise 240W bei 24V.
- Im DALI-Betrieb erfolgt die Adresszuweisung automatisch durch den verwendeten DALI-Master.
- Für Push Dim einen geeigneten AC-Hochvolt-Taster entsprechend dem Anschlussdiagramm verwenden.
- Die Schaltbilder sehen sowohl einen AC-Push-Taster für mehrere Dimmer als auch mehrere AC-Push-Taster für einen Dimmer vor.
- DALI und Push Dim nicht gleichzeitig anschließen oder verwenden.
- Das IP20-Gerät vor Feuchtigkeit schützen.
Häufig gestellte Fragen zum Sunricher SR-2303
Für welche LED-Beleuchtung eignet sich der SR-2303?
Der SR-2303 besitzt einen einkanaligen Constant-Voltage-Ausgang für 12–24V DC. Er eignet sich für einfarbige LED-Strips beziehungsweise vergleichbare einkanalige Constant-Voltage LED-Lasten.
Wie hoch darf die angeschlossene LED-Leistung sein?
Der Ausgang ist für maximal 10A ausgelegt. Die maximale Ausgangsleistung beträgt 120W bei 12V beziehungsweise 240W bei 24V.
Unterstützt der SR-2303 DALI-2?
Ja. Der SR-2303 besitzt eine integrierte DALI-2 Schnittstelle und arbeitet als DALI-DT6-Gerät mit einem DALI-Adressplatz für den einkanaligen Ausgang.
Wie wird die DALI-Adresse eingestellt?
Die DALI-Adresse wird automatisch durch den verwendeten DALI-Master zugewiesen. Die genaue Vorgehensweise richtet sich nach dem jeweiligen DALI-Master.
Wie funktioniert die Push-Dim-Steuerung?
Ein kurzer Tastendruck schaltet die Beleuchtung ein oder aus. Durch Gedrückthalten wird die Helligkeit erhöht oder reduziert. Beim nächsten langen Tastendruck erfolgt die Dimmung in entgegengesetzter Richtung.
Können mehrere Taster verwendet werden?
Ja. Das Anschlussdiagramm zeigt die Bedienung eines Dimmers über mehrere AC-Push-Taster. Zusätzlich ist eine Schaltung dargestellt, bei der ein AC-Push-Taster mehrere Dimmer steuert.
Können DALI und Push Dim gleichzeitig verwendet werden?
Nein. DALI und Push Dim sind alternative Steuerungsarten und dürfen nicht gleichzeitig angeschlossen beziehungsweise verwendet werden.
Benötigt der SR-2303 ein separates Netzteil?
Ja. Für den Betrieb wird eine passende Constant-Voltage-Stromversorgung mit 12 bis 24V DC benötigt.
Ist der Dimmer für feuchte Bereiche geeignet?
Nein. Der SR-2303 besitzt Schutzart IP20 und muss vor Feuchtigkeit geschützt werden.
