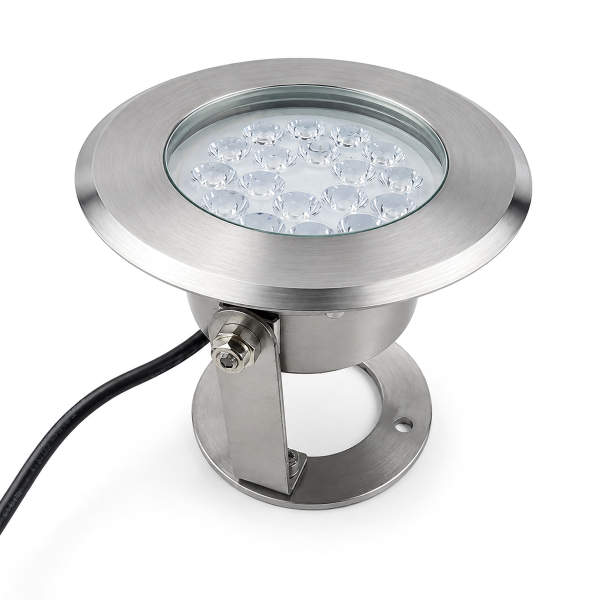

MiBoxer PLC-UW1 9W RGB+CCT LED Unterwasserleuchte IP68
Welche Variante ist die richtige?
Einzelstrahler Die richtige Wahl, wenn bereits ein kompatibler MiBoxer PLC Master Controller vorhanden ist und die bestehende Anlage um eine weitere PLC-UW1 erweitert werden soll.
Mit WiFi Steuergerät Für neue PLC-Installationen mit dem PLCW1 Master Controller. Das Steuergerät kombiniert die PLC-Lichtsteuerung mit WiFi und 2,4GHz Funk.
Mit ZigBee Steuergerät Für neue PLC-Installationen mit dem PLCZ1 Master Controller. Diese Variante kombiniert die PLC-Lichtsteuerung mit Zigbee 3.0 und 2,4GHz Funk.
Die MiBoxer PLC-UW1 ist eine kompakte RGB+CCT LED Unterwasserleuchte für dekorative und gezielte Lichtakzente in Pool-, Wasser- und Unterwasserbereichen. Mit 9W Leistung, 610 lm Lichtstrom, einstellbarem Weißlicht von 2700K bis 6500K und Millionen wählbaren Farben verbindet sie flexible Lichtgestaltung mit der MiBoxer PLC-Steuerung.
PLC-UW1 · 9W · RGB+CCT · DC24V · IP68
RGB+CCT Unterwasserlicht 610 lm 15° Abstrahlwinkel IP68 wasserdicht
01 · RGB+CCT
Farbe und variables Weißlicht
16 Millionen Farben sowie einstellbares CCT-Weißlicht von warmweißen 2700K bis zu kaltweißen 6500K ermöglichen eine vielseitige Unterwasserbeleuchtung.
02 · 15°
Gezielte Lichtakzente
Der enge Abstrahlwinkel von 15° bündelt das Licht und eignet sich besonders für gerichtete Akzentbeleuchtung unter Wasser.
03 · IP68
Für Unterwasseranwendungen
Die Schutzart IP68 und das Gehäuse aus Edelstahl 304 sind auf den Einsatz als Unterwasserleuchte ausgelegt.
04 · PLC
Steuerung über die Stromleitung
Das PLC-System überträgt Steuersignale über die vorhandene Stromleitung. Für den Betrieb der Steuerfunktionen ist ein kompatibler PLC Master Controller erforderlich.
Kompakte RGB+CCT Unterwasserbeleuchtung mit PLC-Steuerung
Die PLC-UW1 kombiniert leistungsfähige RGB+CCT-Lichttechnik mit einer kompakten Bauform und eignet sich für gezielte Lichtakzente in Wasseranlagen, Pools und vergleichbaren Unterwasserbereichen.
- 9W RGB+CCT LED Unterwasserleuchte
- 610 lm Lichtstrom für dekorative und akzentuierende Beleuchtung
- RGB-Farbwiedergabe mit 16 Millionen wählbaren Farben
- CCT-Farbtemperatur einstellbar von 2700K bis 6500K
- CRI >80 für eine ausgewogene Farbwiedergabe
- 15° Abstrahlwinkel für konzentrierte Lichtkegel
- Dimmung von 0 bis 100% mit minimaler Helligkeit von 0,1%
- PLC-System zur Signalübertragung über die Stromleitung
- Gehäuse aus Edelstahl 304 mit Schutzart IP68
Typische Einsatzbereiche
Die PLC-UW1 eignet sich überall dort, wo kompakte, gerichtete und farblich flexibel steuerbare Beleuchtung unter Wasser gefragt ist.
Poolbeleuchtung Gezielte farbige oder weiße Lichtakzente in geeigneten Pool- und Wasserbereichen.
Wasserelemente Beleuchtung von Wasserobjekten und architektonisch gestalteten Wasserflächen.
Akzentbeleuchtung Der 15° Lichtkegel eignet sich für konzentrierte Highlights auf einzelne Bereiche und Objekte.
Szenenbeleuchtung RGB+CCT ermöglicht farbige Szenen sowie warmweißes bis kaltweißes Licht für unterschiedliche Lichtstimmungen.
MiBoxer PLC Lichtsteuerung
Die PLC-UW1 ist als untergeordnete Leuchte für das MiBoxer PLC-Lichtsystem ausgelegt. Die Steuersignale werden über die DC24V-Stromleitung übertragen, wodurch keine separate Steuerleitung zur Leuchte erforderlich ist.
Über einen passenden PLC Master Controller können unter anderem Helligkeit, Farben, Farbtemperatur, Szenen, Timer, Musikrhythmus, Biorhythmus und Schlafmodus gesteuert werden. Das System unterstützt außerdem eine passende 2,4GHz-Fernsteuerung.
PLC · RGB+CCT · Szenen · Timer · 2,4GHz
Technische Daten – MiBoxer PLC-UW1
Technische Kennwerte der 9W RGB+CCT LED Unterwasserleuchte PLC-UW1.
| Hersteller |
MiBoxer / Mi-Light |
| Modell |
PLC-UW1 |
| Produktart |
RGB+CCT LED Unterwasserleuchte |
| Steuerungssystem |
PLC Master Control |
| Eingangsspannung |
DC24V |
| Leistung |
9W |
| Lichtfarbe |
RGB+CCT |
| Farbtemperatur |
2700K–6500K |
| Farben |
16 Millionen Farben |
| Lichtstrom |
610 lm |
| Abstrahlwinkel |
15° |
| Farbwiedergabeindex |
CRI >80 |
| Schutzart |
IP68 |
| Material |
Edelstahl 304 |
| Dimmumfang |
0–100% |
| Minimale Helligkeit |
0,1% |
| Dimmkurve |
Logarithmisch |
| Arbeitstemperatur |
-20 bis 45°C |
| Oberer Durchmesser |
Ø 148 mm |
| Unterer Durchmesser |
Ø 114 mm |
| Höhe |
128 mm |
Hinweis: Die PLC-UW1 benötigt für die PLC-Steuerfunktionen einen kompatiblen MiBoxer PLC Master Controller. Der Master Controller und weitere Steuerungskomponenten sind separat zu berücksichtigen. Lieferumfang: je nach Variantenauswahl.
Installationshinweise
- Vor Installation und Anschluss die Spannungsversorgung vollständig abschalten.
- Nur an einer geeigneten DC24V-Stromversorgung betreiben.
- Vor der Inbetriebnahme prüfen, ob die Versorgungsspannung mit der Leuchte übereinstimmt.
- Für die PLC-Steuerung ist ein kompatibler PLC Master Controller erforderlich.
- Die Leuchte nicht eigenständig zerlegen oder öffnen.
- Installation und elektrischen Anschluss fachgerecht und entsprechend der vorgesehenen Unterwasseranwendung ausführen.
- Große Metallflächen und Bereiche mit starken elektromagnetischen Einflüssen können die Funkreichweite zusätzlicher drahtloser Steuerkomponenten beeinträchtigen.
Variantenauswahl – Einzelstrahler oder mit PLC Steuergerät
Die MiBoxer PLC-UW1 ist in unterschiedlichen Zusammenstellungen erhältlich. Wählen Sie den Einzelstrahler, wenn bereits eine passende PLC-Steuerung vorhanden ist, oder eine Variante mit PLC Master Controller für die Einbindung in ein neues Steuerungssystem.
| Variante |
Steuerung |
Typischer Einsatzbereich |
| PLC-UW1 Einzelstrahler |
Ohne PLC Master Controller |
Ideal zur Erweiterung einer bereits vorhandenen MiBoxer PLC-Installation. Für die Steuerung wird ein kompatibler PLC Master Controller benötigt. |
| PLC-UW1 mit WiFi Steuergerät |
PLCW1 · WiFi + 2,4GHz |
Geeignet für den Neuaufbau einer PLC-Beleuchtung mit WiFi-basierter Smart-Steuerung und zusätzlicher 2,4GHz-Funksteuerung. |
| PLC-UW1 mit ZigBee Steuergerät |
PLCZ1 · Zigbee 3.0 + 2,4GHz |
Geeignet für die Einbindung der PLC-Unterwasserbeleuchtung in eine Zigbee-basierte Smart-Home-Umgebung sowie für zusätzliche 2,4GHz-Steuerung. |
Hinweis: Der PLC-UW1 Einzelstrahler benötigt einen kompatiblen PLC Master Controller. Bei der Variantenauswahl sollte daher berücksichtigt werden, ob bereits eine PLC-Steuerung vorhanden ist oder ein neues WiFi- beziehungsweise Zigbee-System aufgebaut werden soll.
Häufig gestellte Fragen zur MiBoxer PLC-UW1
Welche Lichtfarben unterstützt die PLC-UW1?
Die PLC-UW1 arbeitet mit RGB+CCT. Neben 16 Millionen RGB-Farben lässt sich die Weißlicht-Farbtemperatur zwischen 2700K und 6500K einstellen.
Wie hell ist die PLC-UW1?
Der Lichtstrom beträgt 610 lm bei einer Leistungsaufnahme von 9W.
Ist die PLC-UW1 für den Einsatz unter Wasser geeignet?
Ja. Die PLC-UW1 ist als LED Unterwasserleuchte ausgeführt und besitzt die Schutzart IP68.
Benötigt die PLC-UW1 einen Controller?
Ja. Für die PLC-Steuerfunktionen muss die Leuchte mit einem kompatiblen PLC Master Controller betrieben werden.
Welche Spannung benötigt die PLC-UW1?
Die Unterwasserleuchte ist für eine Eingangsspannung von DC24V ausgelegt.
Kann die Helligkeit gedimmt werden?
Ja. Das PLC-System unterstützt Dimmstufen mit einem Dimmbereich von 0 bis 100%. Die minimale einstellbare Helligkeit beträgt 0,1%.
Welchen Abstrahlwinkel besitzt die PLC-UW1?
Der Abstrahlwinkel beträgt 15°. Dadurch entsteht ein relativ konzentrierter Lichtkegel für gezielte Lichtakzente.
Welche Abmessungen hat die PLC-UW1?
Die Maßzeichnung nennt einen oberen Durchmesser von 148 mm, einen unteren Durchmesser von 114 mm und eine Höhe von 128 mm.
