PAR56 Einbaugehäuse für Poolleuchten – Artikel 6229
Die PAR56 Einbaunische bildet die feste Aufnahme für eine kompatible Unterwasser-Poolleuchte. Sie eignet sich für Beton-, Folien-, Stahlwand- und GFK-Becken und kann sowohl bei einem Poolneubau als auch im Rahmen einer Renovierung eingesetzt werden.
Artikel 6229 · GTIN 4260567172190 · PAR56 Poolbeleuchtung
PAR56 Einbaugehäuse Außenring Ø 290 mm IP68 Salz- und Süßwasser
01 · POOLARTEN
Flexibel für verschiedene Becken
Geeignet für Betonbecken, Folienbecken, Stahlwandbecken und GFK-Becken bei Neubau oder Renovierung.
02 · PAR56
Für kompatible Poolleuchten
Ausgelegt als Einbaunische für PAR56 LED-Poolleuchten sowie geeignete herkömmliche PAR56 Halogen-Unterwasserscheinwerfer.
03 · DICHTUNG
Für den Einbau in die Poolwand
Flansch, Dichtungen und Lampenträger ermöglichen eine an die jeweilige Beckenwand angepasste und fachgerecht abgedichtete Installation.
04 · WARTUNG
Entnehmbarer Lampenträger
Der innere Lampenträger lässt sich bei fachgerechter Installation aus dem Außentopf lösen, damit die Leuchte außerhalb des Wassers gewartet werden kann.
Stabile Einbaunische für PAR56 Poolbeleuchtung

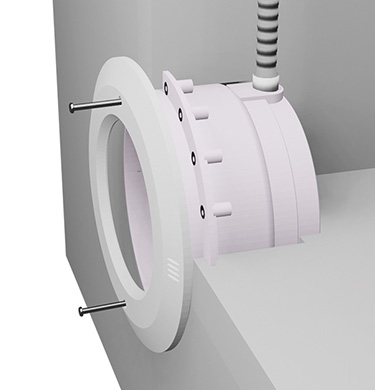

Das Einbaugehäuse wird bündig in die Beckenwand integriert und nimmt eine passende PAR56 Poolleuchte auf. Durch die verschiedenen Dichtungs- und Anschlussmöglichkeiten lässt sich die Nische an unterschiedliche Beckenkonstruktionen und Leitungsführungen anpassen.
- Einsetzbar in Beton-, Folien-, Stahlwand- und GFK-Becken
- Für Salz- und Süßwasserbecken geeignet
- Kompatibel mit passenden PAR56 LED- und Halogenleuchten
- Für Neubau und Renovierungsprojekte verwendbar
- Kabeleinführung wahlweise an der Oberseite oder Rückseite
- Nicht benötigte Anschlussöffnung mit Nischenverschluss verschließbar
- Adapter für unterschiedliche Leitungs- und Kabelzuführungen vorgesehen
- Flanschmontage mit beidseitiger Abdichtung bei Folienbecken
- Innenliegender Lampenträger zur Aufnahme des PAR56-Leuchtmittels
- PAR56-Leuchtmittel wird als optionale Komponente geführt und ist passend zur Anlage auszuwählen
Typische Einsatzbereiche
Das Gehäuse ist für fest eingebaute Unterwasserbeleuchtung in privaten und gewerblichen Schwimmbecken vorgesehen.
Betonbecken Feste Integration der Einbaunische in eine massive Beckenwand bei Neubau oder Sanierung.
Folienbecken Abgedichtete Montage mit Folie zwischen den beiden Flanschdichtungen.
Stahlwandbecken Bündiger Einbau in die Beckenwand mit passendem Wandausschnitt und sicherer Flanschabdichtung.
GFK-Becken Montage in vorgefertigten Beckenwänden mit geeignetem Ausschnitt und fachgerechter Abdichtung.
Poolneubau Frühzeitige Integration von Einbautopf, Zuleitungsrohr und elektrischem Anschluss in die Bauplanung.
Poolrenovierung Nachrüstung oder Austausch einer bestehenden Einbaunische bei passenden baulichen Voraussetzungen.
Technische Daten – PAR56 Einbaugehäuse 6229
Planungsdaten für Wandausschnitt, Leitungsführung und Auswahl einer kompatiblen PAR56 Poolleuchte.
| Artikelnummer |
6229 |
| GTIN |
4260567172190 |
| Hersteller |
LED Trading |
| Produktart |
Einbaugehäuse / Einbaunische / Einbautopf für Poolbeleuchtung |
| Kompatibles Leuchtenformat |
PAR56 |
| Geeignete Leuchtmittel |
Kompatible PAR56 LED- oder Halogen-Poolleuchten |
| Geeignete Beckenarten |
Beton-, Folien-, Stahlwand- und GFK-Becken |
| Geeignete Wasserarten |
Salz- und Süßwasser |
| Schutzart / Schutzklasse |
IP68 |
| Außenring |
Ø 290 mm |
| Einbaudurchmesser |
Ca. 275 bis 276 mm |
| Einbautiefe |
ca. 130 mm beziehungsweise > 145 mm; vor dem Einbau am Bauteil prüfen |
| Empfohlene Einbauposition |
Oberkante des Einbautopfs ca. 450 mm von der Wasseroberfläche entfernt |
| Kabeleinführung |
Von oben oder von der Rückseite möglich |
| Mögliche Kabelausführung |
2-, 4- 6-polige Zuleitung, abhängig von der eingesetzten Poolleuchte |
| Schrauben |
V4A Edelstahl |
| |
|
| Anwendungsbereich |
Neubau und Renovierung von Schwimmbecken |
| Leuchtmittel |
Optional und separat passend zur Poolbeleuchtung auszuwählen |
Hinweis: Wandausschnitt, verfügbare Bautiefe, Flanschposition und Kabelweg vor Beginn der Arbeiten direkt am Gehäuse kontrollieren.
Installationshinweise
- Montage und elektrischer Anschluss dürfen nur durch qualifizierte Fachpersonen erfolgen.
- Vor Montage oder Wartung die Stromversorgung vollständig abschalten und gegen Wiedereinschalten sichern.
- Montage- und Wartungsarbeiten nicht unter Wasser durchführen.
- Den Einbautopf bündig mit der Beckenwand beziehungsweise dem Oberflächenmaterial einsetzen.
- Elektrische Anschlüsse und Klemmkästen oberhalb des Beckenrandes positionieren.
- Das Zuleitungsrohr abhängig vom Kabelweg von oben oder von hinten am Einbautopf anschließen.
- Die nicht verwendete Anschlussöffnung mit dem vorgesehenen Nischenverschluss verschließen.
- Gewindeverbindungen mit einem geeigneten Dichtband abdichten.
- Bei Folienbecken die Folie zwischen den beiden Flanschdichtungen positionieren und den Flansch gleichmäßig verschrauben.
- Fest montierte Leitungen vor dem Einsetzen des Lampenträgers durch Gehäuse und Zuleitungsrohr führen.
- Leitungsquerschnitt, Dichtung und Adapter müssen zur verwendeten PAR56 Leuchte passen.
- Vor Befüllung des Beckens sämtliche Dichtflächen, Verschraubungen und Kabeldurchführungen kontrollieren.
Häufig gestellte Fragen zum PAR56 Einbaugehäuse
Für welche Poolarten eignet sich das Einbaugehäuse?
Das Gehäuse kann in Betonbecken, Folienbecken, Stahlwandbecken und GFK-Becken eingesetzt werden. Es eignet sich sowohl für Neubauten als auch für Renovierungen.
Ist die Einbaunische für Salzwasser geeignet?
Ja. Das Einbaugehäuse ist für Salz- und Süßwasserbecken vorgesehen. Die eingesetzten Schrauben bestehen aus V4A Edelstahl.
Welche Poolleuchten passen in das Gehäuse?
Vorgesehen sind kompatible PAR56 LED- oder Halogen-Poolleuchten. Kabelausführung, Leitungsquerschnitt und Dichtung müssen zur ausgewählten Leuchte passen.
Wie groß muss der Wandausschnitt sein?
Der benötigte Einbaudurchmesser beträgt ungefähr 275 bis 276 mm. Der Außenring besitzt einen Durchmesser von 290 mm. Vor dem Erstellen des Ausschnitts müssen die tatsächlichen Gehäusemaße geprüft werden.
Welche Einbautiefe wird benötigt?
Die Einbautiefe ist ca. 130 mm bzw. mehr als 145 mm vorgegeben. Wegen dieser Spanne sollte die verfügbare Bautiefe vor der Montage direkt am Einbaugehäuse kontrolliert werden.
Kann die Kabelzuführung von oben erfolgen?
Ja. Das Zuleitungsrohr kann abhängig von der geplanten Leitungsrichtung von oben oder von der Rückseite angeschlossen werden. Die nicht verwendete Öffnung wird verschlossen und abgedichtet.
Wie wird das Gehäuse in einem Folienbecken abgedichtet?
Die Folie wird zwischen zwei Flanschdichtungen positioniert. Anschließend werden Flansch und Schrauben gleichmäßig angezogen, damit kein Wasser in die Beckenwand gelangen kann.
Kann die Poolleuchte gewechselt werden, ohne das Becken zu entleeren?
Der innere Lampenträger kann bei fachgerechter Installation aus dem Außentopf herausgenommen werden. Wartungsarbeiten dürfen jedoch nicht unter Wasser und ausschließlich bei abgeschalteter Stromversorgung durchgeführt werden.
