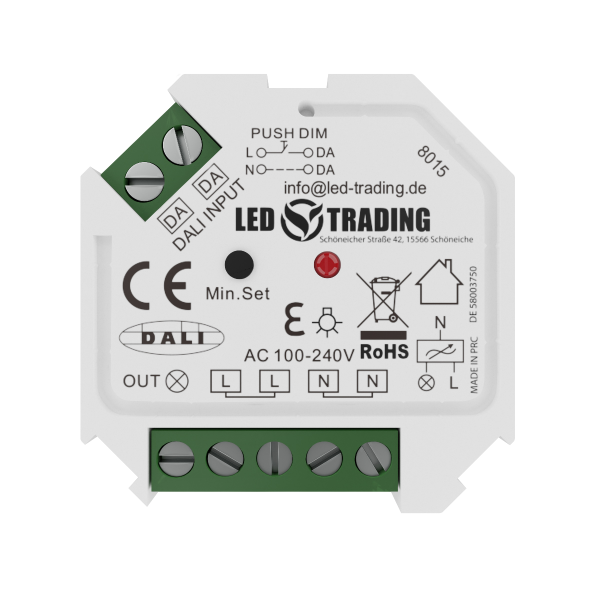

DALI + Push AC Phasenabschnittdimmer SR-2303SAC-HP für LED, Halogen & Glühlampen
Der SR-2303SAC-HP ist ein kompakter DALI + Push AC Phasenabschnittdimmer für ein 100–240VAC Netz. Er kombiniert eine vollwertige DALI-2 DT6 Schnittstelle mit einem universellen Push-Eingang (8–230V~) und eignet sich ideal zur Helligkeitssteuerung von dimmbaren LED-Lampen, LED-Treibern, Glühlampen und Halogenleuchten. Dank Mini-Bauform passt der Dimmer bequem in Standard-Unterputzdosen.
DALI-2 DT6 Dimmer mit AC-Phasenabschnitt
Der Dimmer verfügt über eine integrierte DALI-2 Schnittstelle (DT6) und ist konform mit IEC 62386-101:2014, IEC 62386-102:2014 und IEC 62386-207 Ed2. Er lässt sich nahtlos in gängige DALI-Systeme integrieren und erhält eine DALI-Adresse zur Steuerung des ein Kanal-Ausgangs mit bis zu 400W. Die Ansteuerung erfolgt wahlweise per DALI-Bus oder über einen externen Taster.
Push-Dim-Funktion für flexible Bedienung
Neben dem DALI-Betrieb unterstützt der SR-2303SAC-HP einen Single-Wire Push-Eingang. So kann die Beleuchtung auch ohne DALI-Master bequem über einen oder mehrere Wandtaster bedient werden:
- Klick: Ein-/Ausschalten der Last
- Gedrückt halten: Helligkeit dimmen (heller/dunkler)
- Kompatibel mit 8–230V~ Push-Schaltern
- Mehrere Taster für Mehrpunktbedienung möglich (bis zu 12 Schalter parallel)
Leistungsstark für unterschiedliche Lasttypen
Der Dimmer arbeitet mit Phasenabschnitt (Trailing Edge) und unterstützt sowohl ohmsche als auch kapazitive Lasten. Typische Anwendungen:
- Dimmbarer LED-Lampen (230V)
- Dimmbarer LED-Treiber
- Konventionelle Glühlampen
- Hochvolt-Halogenlampen
- Niedervolt-Halogen mit elektronischem Trafo
Maximale Last (laut Datenblatt)
- Dimmable LED lamps: bis 200W @ 230V / 100W @ 120V
- Dimmable LED drivers: bis 200W @ 230V / 100W @ 120V
- Incandescent & HV halogen: bis 400W @ 230V / 200W @ 120V
- LV halogen mit elektronischem Trafo: bis 200W @ 230V / 100W @ 120V
Hinweis: Die tatsächliche Anzahl anschließbarer LED-Lampen hängt vom Leistungsfaktor und dem Einschaltstrom der Lampen bzw. Treiber ab.
Individuelle Mindesthelligkeit einstellen
Der SR-2303SAC-HP bietet eine Min. Set-Funktion zur Einstellung der minimalen Helligkeit. Damit lässt sich Flackern bei sehr niedrigen Dimmwerten vermeiden:
- Dimmrange des Dimmers: ca. 5–100 %
- Minimum-Brightness via „Min. Set“-Taste speicherbar
- Praktisch bei LED-Lasten, die bei 5 % flackern würden
- Minimum-Helligkeit kann durch kurzen Klick bei Maximalhelligkeit wieder gelöscht werden
Mini-Bauform für Unterputzmontage
Die kompakte Bauform erlaubt die Montage in Standard-Unterputzdosen, hinter Schaltern oder in Verteilerdosen. Schraubklemmen für Ein- und Ausgang sorgen für eine sichere Verdrahtung.
Typische Einsatzbereiche
- Wohn- und Objektbeleuchtung mit DALI-Steuerung
- Nachrüstung von DALI-Dimmung bei vorhandenen LED- oder Halogenkreisen
- Kombinierte DALI- und Tasterbedienung in Smart-Home-Projekten
- DALI-Lichtsteuerung in Büros, Hotels, Gastronomie und Retail
Technische Daten
-
Modell: SR-2303SAC-HP
-
Typ: DALI + Push AC Phasenabschnittdimmer (Trailing Edge)
-
Eingangsspannung: 100–240VAC
-
Ausgang: 1 Kanal 100–240VAC, bis 400W @ 230V
-
DALI-Schnittstelle: DALI-2 DT6, Verbrauch ca. 2mA
-
Push-Eingang: 8–230V~ kompatibel, Single-Wire Push-Dim
-
Abmessungen (L×B×H): 45,5 × 45 × 20,3 mm
-
Schutzart: IP20
-
Montage: Unterputz / Standard-Wanddose
Fazit
Der SR-2303SAC-HP kombiniert eine DALI-2 DT6 Schnittstelle mit komfortabler Push-Dim-Funktion in einem extrem kompakten Unterputzgehäuse. Optimiert für LED-Beleuchtung und klassische Leuchtmittel ist dieser AC Phasenabschnittdimmer die ideale Lösung für professionelle, flexible und nachrüstbare Lichtsteuerung in Wohn- und Gewerbeobjekten.
Angaben zur Produktsicherheit
Herstellerinformationen:
LED Trading
Schöneicher Straße 42
Brandenburg
schöneiche, Deutschland, 15566
info@led-trading.de
https://www.led-trading.de
verantwortliche Person:
LED Trading
Schöneicher Straße 42
Brandenburg
Schöneiche, Deutschland, 15566
info@led-trading.de
https://www.led-trading.de
| Produkteigenschaft |
Wert |
| Produktart: |
Unterputzaktor |
| Smarthome-System: |
KNX - DALI |
Abmessungen |
| Breite: |
45,5 mm
|
| Länge: |
45 mm
|
| Höhe: |
20,3 mm
|
