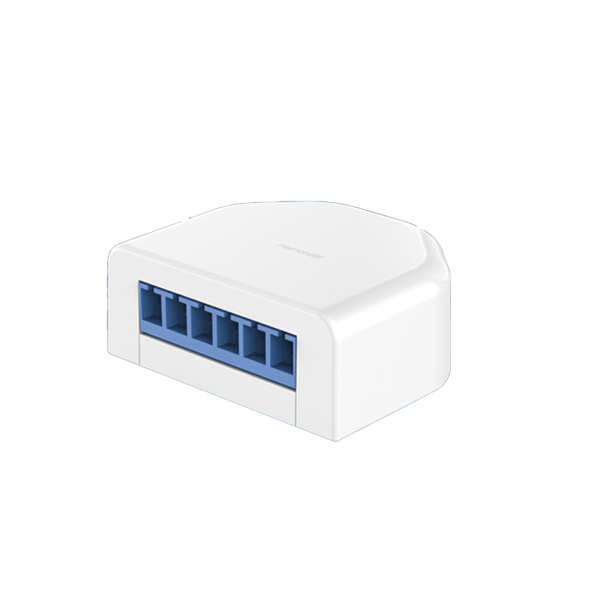

Zigbee 2-Kanal-Unterputzschalter HS1RM-EF – zwei Lichtkreise smart schalten
Ergänzen Sie Ihre Beleuchtung um eine smarte Schaltfunktion: Der HS1RM-EF ermöglicht die Steuerung von zwei Lichtkreisen per App über ein kompatibles Zigbee-Gateway. Über die Schalteranschlüsse bleibt die Bedienung mit externen Wandschaltern möglich.
HS1RM-EF · Zigbee · 2 Schaltkanäle · 100–240 V AC
Zigbee-Funk
2 Schaltkanäle
Übertemperaturschutz
Neutralleiter erforderlich
01 · ZWEI KANÄLE
Zwei Lichtkreise mit einem Modul
Die Ausgänge Q1 und Q2 ermöglichen den Anschluss von zwei schaltbaren Lichtkreisen. So lassen sich beispielsweise Hauptbeleuchtung und eine zusätzliche Leuchtengruppe über ein Unterputzmodul einbinden.
02 · APP-STEUERUNG
Beleuchtung bequem bedienen
Über ein kompatibles Zigbee-Gateway lässt sich der Unterputzschalter in eine App-Steuerung integrieren. Die verfügbaren Fernzugriffsfunktionen hängen vom verwendeten Gateway und dessen App ab.
03 · SCHALTERANSCHLÜSSE
Bedienung direkt im Raum
Die Eingänge S1 und S2 sind für externe Schalter vorgesehen. Damit verbindet das Modul die Bedienung am Wandschalter mit der Steuerung über das Zigbee-System.
04 · TEMPERATURSCHUTZ
Abschaltung bei Übertemperatur
Steigt die Gerätetemperatur über 70 °C, schaltet der Unterputzschalter beide angeschlossenen Lasten ab und meldet die Übertemperatur an das Gateway.
Smarte Schaltfunktion für vorhandene Beleuchtung
Der HS1RM-EF ist ein kompakter Zigbee-Schaltaktor für die Unterputzmontage. Er eignet sich zur Nachrüstung von zwei Lichtkreisen, die künftig sowohl über externe Wandschalter als auch über ein kompatibles Smart-Home-System bedient werden sollen.
Mit Abmessungen von 45,0 × 38,5 × 19,0 mm lässt sich das Modul in einer ausreichend geräumigen Schalterdose unterbringen. Die Versorgung erfolgt mit 100–240 V Wechselspannung. Am Einbauort müssen sowohl Phase als auch Neutralleiter vorhanden sein.
Das Modul ist für das Ein- und Ausschalten angeschlossener Leuchten und geeigneter Geräte ausgelegt. Eine Dimmfunktion ist nicht angegeben. Die maximale Belastbarkeit beträgt 1400 W je Kanal. Eine separate Belastungsgrenze für LED-Leuchtmittel oder LED-Netzteile sowie eine gemeinsame Gesamtlastgrenze sind nicht angegeben.
- Zwei Schaltausgänge Q1 und Q2 für angeschlossene Verbraucher
- Zwei Schaltereingänge S1 und S2 für die lokale Bedienung
- Zigbee-Funkkommunikation mit einem kompatiblen Gateway
- Kopplungstaste und grüne LED zur Anzeige des Netzwerkstatus
- Integrierter Übertemperaturschutz mit Abschaltung beider Lasten
Typische Einsatzbereiche
Geeignet für schaltbare Beleuchtung in trockenen Innenräumen, wenn ein Neutralleiter und ausreichend Einbauraum vorhanden sind.
Wohnzimmer und Wohnbereiche
Hauptbeleuchtung und eine zusätzliche Leuchtengruppe über zwei Kanäle in die smarte Steuerung einbinden.
Schlafzimmer und Apartments
Vorhandene Lichtkreise um App-Bedienung ergänzen und weiterhin über angeschlossene Wandschalter bedienen.
Büros und Gewerberäume
Zwei geeignete Beleuchtungsgruppen über ein kompaktes Unterputzmodul schalten.
Nachrüstung bestehender Installationen
Eine vorhandene Schalterdose für die Zigbee-Nachrüstung nutzen, sofern Platz, Verdrahtung und angeschlossene Lasten geeignet sind.
Zigbee-Anbindung mit lokalem Schalteranschluss
Der HS1RM-EF kommuniziert per Zigbee und wird für die App-Steuerung mit einem kompatiblen Zigbee-Gateway verbunden. Die externen Schalter werden an den dafür vorgesehenen Eingängen S1 und S2 angeschlossen.
Die Unterstützung bestimmter Plattformen wie Philips Hue, Amazon Alexa, Home Assistant oder Zigbee2MQTT ist nicht angegeben. Prüfen Sie vor dem Kauf, ob Ihr Gateway das Modell HS1RM-EF unterstützt. Eine konkrete Zigbee-Protokollversion ist ebenfalls nicht angegeben.
Zum Koppeln wird die Kopplungstaste fünf Sekunden lang gedrückt oder ein angeschlossener Schalter dreimal betätigt. Die grüne LED zeigt den Kopplungsstatus an.
Zigbee · kompatibles Gateway erforderlich · externe Schalter
Technische Daten – HS1RM-EF
Elektrische Daten, Funkparameter und Einbaumaße des 2-Kanal-Unterputzschalters.
| Modell |
HS1RM-EF |
| Produktart |
2-Kanal-Unterputzschalter / Zigbee-Schaltaktor |
| Betriebsspannung |
100–240 V AC |
| Versorgung |
Phase und Neutralleiter erforderlich |
| Schaltkanäle |
2 |
| Maximale Belastbarkeit |
1400 W je Kanal |
| Separate LED-Lastgrenze |
Nicht angegeben |
| Gemeinsame Gesamtlastgrenze |
Nicht angegeben |
| Lastart |
Leuchten und Geräte innerhalb der zulässigen Belastbarkeit |
| Funkprotokoll |
Zigbee; Version nicht angegeben |
| Frequenzband |
2405–2480 MHz |
| Sendeleistung |
Max. 10 dBm |
| Funkreichweite |
Bis zu 100 m im Freifeld |
| Anschlüsse |
N: Neutralleiter; L: Phase; Q1/Q2: Ausgänge; S1/S2: Schaltereingänge |
| Bedien- und Anzeigeelemente |
Kopplungstaste und grüne Status-LED |
| Übertemperaturschutz |
Bei Gerätetemperaturen über 70 °C: Abschaltung beider Lasten und Meldung an das Gateway |
| Abmessungen |
45,0 × 38,5 × 19,0 mm |
| Betriebstemperatur |
−10 bis +50 °C |
| Luftfeuchtigkeit |
Max. 95 % rF; nicht in feuchter Umgebung installieren |
| Montage |
Einbau in eine geeignete Schalterdose |
Hinweis: Die Angabe von 1400 W je Kanal ist keine gesonderte Freigabe für LED-Lasten dieser Leistung. Die Eignung der angeschlossenen Verbraucher und die Gateway-Kompatibilität müssen vor dem Einsatz geklärt werden.
Installation und Inbetriebnahme
- Installation und elektrischer Anschluss dürfen nur durch eine Elektrofachkraft erfolgen.
- Vor der Installation die Stromversorgung vollständig abschalten.
- Prüfen, ob Phase und Neutralleiter am Einbauort sowie ausreichend Platz in der Schalterdose vorhanden sind.
- Die Anschlüsse N, L, Q1, Q2, S1 und S2 anhand der Klemmenkennzeichnung und des Anschlussplans zuordnen. S1 und S2 sind Schaltereingänge, Q1 und Q2 sind die Lastausgänge.
- Das Modul nicht überlasten und nicht in feuchter Umgebung installieren.
- Nach fachgerechtem Einbau die Stromversorgung einschalten und die Gerätesuche im kompatiblen Zigbee-System starten.
- Die Kopplungstaste fünf Sekunden lang drücken oder einen angeschlossenen Schalter dreimal betätigen. Die grüne LED blinkt im Kopplungsmodus fünfmal pro Sekunde.
- Nach erfolgreicher Kopplung leuchtet die grüne LED etwa drei Sekunden lang und erlischt anschließend. Danach beide Schaltkanäle und die Bedienung über die angeschlossenen Schalter prüfen.
Häufig gestellte Fragen zum HS1RM-EF
Benötigt der Zigbee-Unterputzschalter einen Neutralleiter?
Ja. Der HS1RM-EF benötigt Phase und Neutralleiter zur Versorgung. Er ist nicht für eine Installation ohne Neutralleiter vorgesehen.
Kann ich weiterhin einen normalen Wandschalter verwenden?
Ja. Die Eingänge S1 und S2 sind für externe Schalter vorgesehen. Dadurch ist neben der App-Steuerung auch die Bedienung über angeschlossene Wandschalter möglich.
Welches Gateway benötige ich für die App-Steuerung?
Sie benötigen ein Zigbee-Gateway, das den HS1RM-EF unterstützt. Konkrete kompatible Plattformen und Apps sind nicht angegeben. Prüfen Sie deshalb die Modellunterstützung Ihres Gateways vor dem Kauf.
Kann der HS1RM-EF die Beleuchtung dimmen?
Der HS1RM-EF ist zum Ein- und Ausschalten von zwei Lichtkreisen vorgesehen. Eine Dimmfunktion ist nicht angegeben.
Wie hoch ist die maximale Belastbarkeit?
Die maximale Belastbarkeit beträgt 1400 W je Kanal. Eine separate LED-Lastgrenze und eine gemeinsame Gesamtlastgrenze sind nicht angegeben. Für LED-Leuchtmittel und LED-Netzteile muss die zulässige Last vor dem Einsatz geklärt werden.
Was passiert bei Übertemperatur?
Steigt die Gerätetemperatur über 70 °C, schaltet der HS1RM-EF beide angeschlossenen Lasten ab und meldet die Übertemperatur an das Gateway.
